HP ProLiant DL380p/DL360p/ML350p Gen8 服务器系列 – 内存配置方法

1,325次阅读
没有评论

以服务器 HP ProLiant DL380p Gen8 来介绍,其他 Gen8 机器,硬件可能有所差异,具体参考手册。

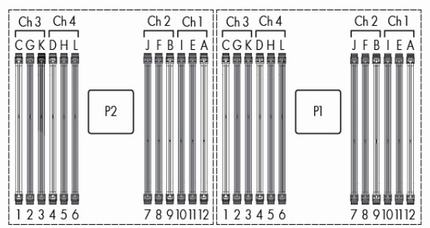

  1. 如下图是内存插槽逻辑图。

    P1 和 P2 是代表 cpu。

    Ch1234 是内存通道,每一个 cpu 都有共 4 个内存通道。

    ABCDEFGHIJKL 是内存条按照字面顺序安装。

    123456789 是内存条的排列顺序。

    HP ProLiant DL380p/DL360p/ML350p Gen8 服务器系列 - 内存配置方法

  2. 下面是安装顺序表。

    通道
    安装顺序
    插槽号
    1
    A
    12
    E
    11
    I
    10
    2
    B
    9
    F
    8
    J
    7
    3
    C
    1
    G
    2
    K
    3
    4
    D
    4
    H
    5
    L
    6
  3. 一般 DIMM 插槽安装准则。

    对于所有 AMP 模式,应遵循以下准则:

    • 只有在安装了相应的处理器时,才能安装 DIMM。

    • 如果安装了两个处理器,请在两个处理器之间平均分配 DIMM。

    • 白色 DIMM 插槽表示通道的第一个插槽(Ch 1-A、Ch 2-B、Ch 3-C、Ch 4-D)。

    • 不要混用 LRDIMM、UDIMM 或 RDIMM。

    • 不要在每个通道中安装超过两个 UDIMM。不应将 UDIMM 安装在插槽 Ch 1-I、Ch 2-J、Ch 3-K 或 Ch 4-L 中。

    • 如果安装了两个处理器,请按字母顺序安装 DIMM 并在两个处理器之间平均分配 DIMM。

    P1-A、P2-A、P1-B、P2-B、P1-C、P2-C,依此类推。

    有关详细的内存配置规则和准则,请使用 HP 网站上的联机 DDR3 内存配置工具

  4. 安装顺序。

    对于具有单处理器或多处理器的内存配置,请按以下顺序在插槽中安装 DIMM:

    • LRDIMM:按字母顺序(从 A 到 L)。

    • RDIMM:按字母顺序(从 A 到 L)。

    • UDIMM:按字母顺序(从 A 到 H)。不要在插槽 I 到 L 中安装 DIMM。

    介绍完毕。
